دوربین نقشه برداری چیست؟
تئودولیت ترازیاب توتال استیشن
لایکا،سوکیا،تریمبل،تاپکن

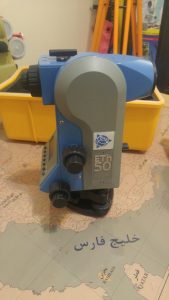

Set 5x توتال استیشن سوکیادر تعریف دوربین نقشهبرداری معمولا در گذشته بیشتر تئودولیت مورد نظر بوده ، اما تقریبا این کلمه یک
تعریف عمومی از دوربین های نقشه برداری است که میتواند شامل انواع تئودولیت ها ، ترازیابها و
توتال استیشن ها شود.
در بسیاریموارد مارک دوربین نقشه برداری بیشتر مورد استفاده عام قرار گرفته و باب شده است،
حال در اینجا تعدادی از دوربین های نقشه برداری را با هم مرور خواهیم نمود..
ترازیاب

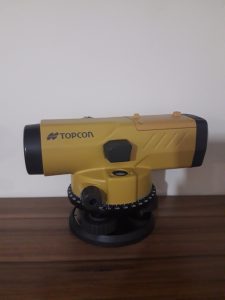

ترازیاب نقشه برداری تاپکن
از جمله دوربین های نقشه برداری هستند،جهت اندازه گیری اختلاف ارتفاع دو نقطه که از گذشته و تا حال مورد استفاده
بسیاری دارند.
ترازیابها به دو دسته کلی اپتیکی و دیجیتال تقسیم میشوند، اپتیکی ها هم به دو دسته اتوماتیک ( دارای متعادل کننده یا
کمپانساتور) و غیر اتوماتیک تقسیم میشدند.
مقاله ترازیابها را اینجا بخوانید.
تئودولیت
تئودولیت دیجیتال زایس
دوربین نقشه برداری زاویه یاب یا تئودولیت
تئودولیت ها برای اندازه گیری امتدادها مورد استفاده فراوان قرار گرفته و میگیرند. همانطور که میدانیم از
اختلاف امتدادها زوایا بدست خواهند آمد که از اجزای اصلی علم و فن نقشه بردرای به حساب می آیند.
تئودولیتها نیز به دودسته اپتیکی و دیجیتال تقسیم میشوند البته میتوان آنها را بر اساس دقت و کاربرد آنها
نیز تقسیم بندی کرد. از جمله تئودولیتها معروف میتوان از T2 ساخت شرکت Wild نام برد.
تئودولیتهای اپتیکی از پیچیدگیهای خاصی داشتند و از سیستم های نوری جهت قرائت زوایا بهره میبردند، گاها قرائت زوایا
خود مهارت ویژه ای میخواست مخصوصا در دوربین های نجومی مانند T3 ویلد که زمان قرائت نیز حائز اهمیت بود.
در تئودولیتها دیجیتال قرائت لمبهای افق و قائم توسط حسگر یا سنسور انجام پذیرفته و سپس مقادیر قرائت شده بر روی
صفحه نمایش برای کاربر نشان داده میشود.
تاریخچه تئودولیت و توتال استیشن را اینجا بخوانید.
دوربین نقشه برداری توتال استیشن

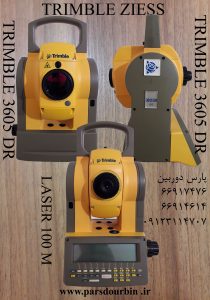

توتال استیشن تریمبل 3605 زایس
توتال استیشن ها را میتوان مجموعه ای از ،تئودولیت ، طولیاب که میتوانند مشاهدات قرائت شده را در خود ذخیره کنند و
انها را توسط نرم افزار خود تبدیل به مختصات نمایند وسپس در زمان مورد در لزوم به کامپیوتر انتقال دهند دانست.
مقاله کاملتری از این دستگاه ها در لینک بالا آمده است.
هم اکنون دوربین نقشه برداری توتال استیشن در انواع و مارکها و دقت و قابلیتهای مختلف تولید میشوند که میتوان از
توتال استیشن های لایکا،سوکیا،تاپکن،تریمبل،ژئومکس و … نام برد که در بین نقشه برداران از محبوبیت خاصی برخوردار است.
دوربین فتوگرامتری
از دیگر دوربین های نقشه برداری میتوان از دوربین های فتوگرامتری نیز نام برد .ماهیت اصلی آنها مانند دوربینهای عکاسی
میباشند . ولی در آنها هندسه تصاویر نیز تدقیق شده است. فتوگرامتری را میتوان از شاخه های اصلی نقشه برداری و
یکی از با تکنیک ترین و سهل ترین راههای تهیه نقشه دانست مخصوصا که در حال حاضر با وجود و گسترش پرندهایی که
دوربین های فتوگرامتری را حمل میکنند این تکنیک بسیار حائز اهمیتتر شده است.
لازم به ذکر است شاید بسیاری از شما قراردادن دوربین های فتوگرامتری را در این مقاله ایراد بدانید اما جایگاه واقعی و بالای
فن و تکنیک فتوگرامتری ایجاب نمود حتما از آن ذکر نمایم.
دوربین نقشه برداری مشهور و مورد علاقه نقشه برداران

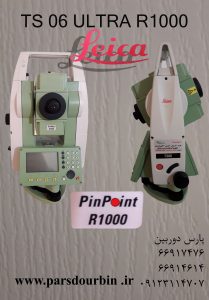

توتال استیشن لایکا TS06 لیزری
لایکا تی اس 06 از محبوبترین دستگاهها در نزد نقشه برداران میباشد. مقاله توتال لایکا تی اس 06 را از لینک داخلی زیر
ملاحظه فرمایید.

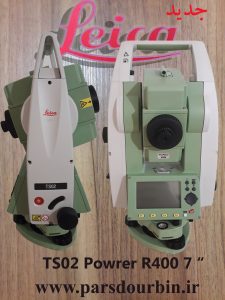

توتال اس تیشن لیزری لایکا TS02 R400

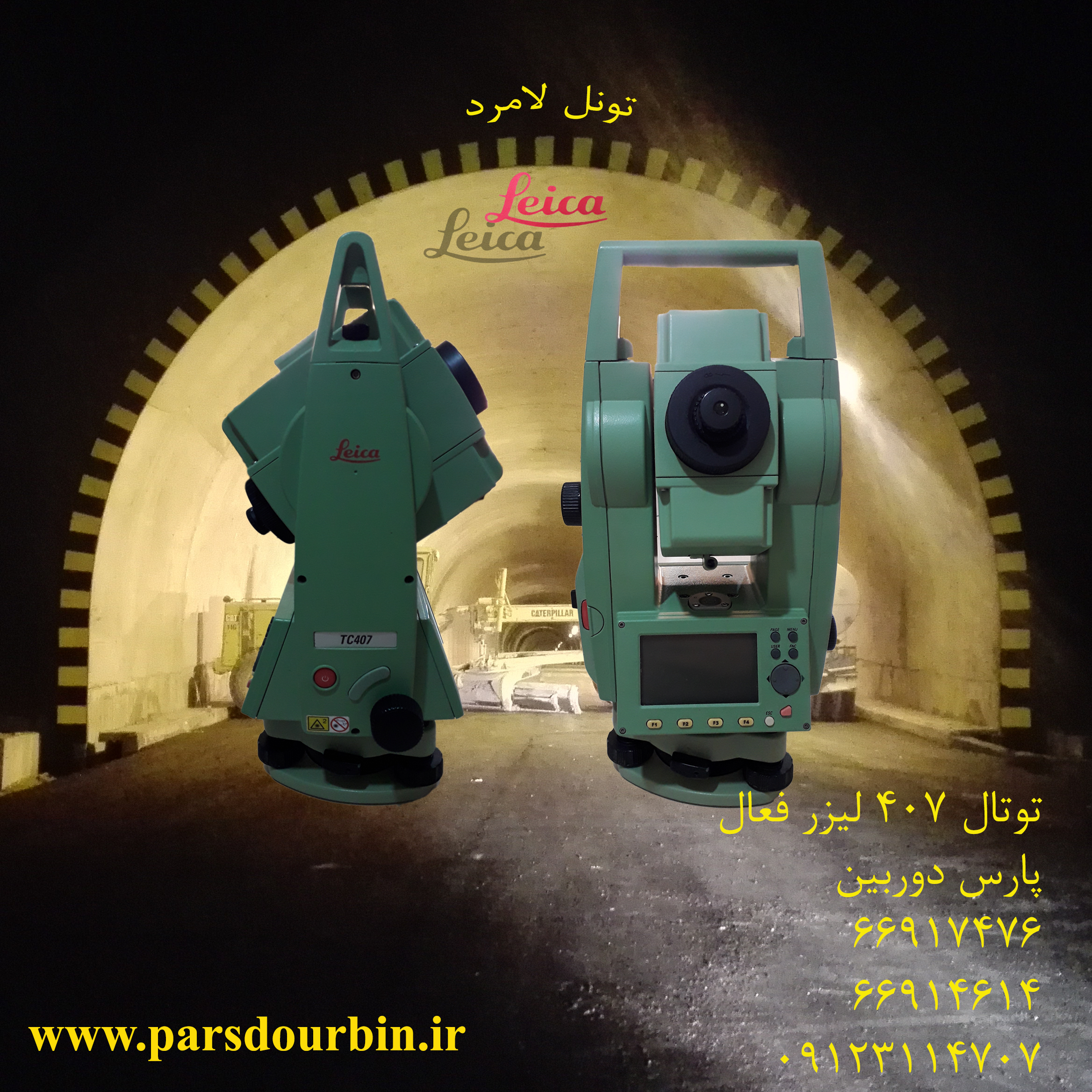

407 لایکاتوتال استیشن سری 400 لایکا هم از دستگاههای مورد توجه نقشه برداران بوده و هست.
